窃油气阀堵器主要应用在油气管道打孔窃油阀门的带压堵漏中，当管道被窃油分子打孔安装阀门窃油被发现后，我们就要快速将其堵住，如我们直接把阀门拆卸下来会导致油气外泄四处飞溅存在危险，为了解决此类问题，上海尧光化工有限公司带压堵漏技术攻关部经过两年的研制终于研制成功了窃油阀堵器，经过油田使用效果显著。

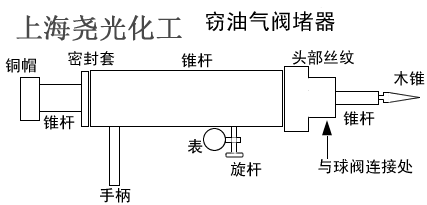

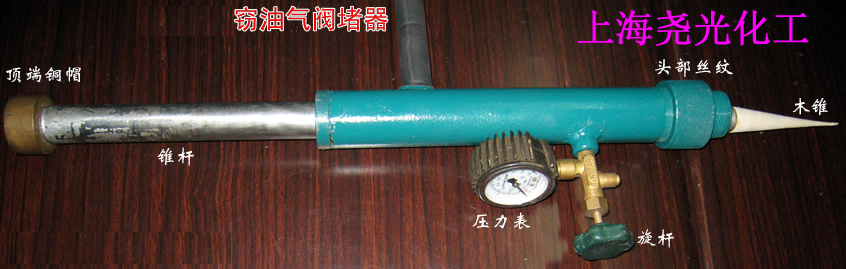

一、窃油阀堵器结构说明：
1 、铜顶：是用大锤敲打的部分，在敲打中促使堵锥塞堵住阀门泄漏孔。
2 、挺杆：在用大锤敲打铜顶时带动力向下运动的带动传输体。
3 、密封盖：用来密封阀门泄漏孔向上油气流外泄之用的。
4 、扶柄：用来扶正阀堵器平衡之用。
5 、压力表和排空阀：当将口径转换接头旋拧至窃油阀上打开窃油阀阀门的时候用锤敲打铜顶几下后，将排空阀打开排空后关闭，看压力表的指针是否上升。
6、口径转换接头：口径转换接头是旋拧 1.5 寸球阀的，将口径转换接头退下可以旋拧 1.2 寸球阀。
7、堵锥：塞钉入窃油阀门下部的管道开孔上。
二、窃油阀堵器技术参数：
施堵压力： ≤ 2.2MPa 。
施堵介质：油气。
施堵部位：窃油球阀。
适应温度： -55~+ 460 ℃
三、窃油阀堵器施工方案：
1 、发现窃油阀门后要检查窃油阀门属于球阀类，（窃油打孔使用的阀门均是球阀类）口径大小要确认，一般口径为 1.2 寸或 1.5 寸， 2 寸阀门比较少见。（如是 2 寸阀门就要购买窃油阀堵器）
2 、检查阀门是否可以顺利的开启或关闭，如果不能则不可使用。
3 、将堵锥上端头安插至挺杆下部的凹槽内，如果松散摇晃需要用卫生纸铺垫夹紧。
4 、拉拽铜顶直至堵锥缩回到口径转换接头内部，看不到堵锥为准。
5 、一边拉拽铜顶一边把口径转换接头旋拧至窃油球阀接口上。
6 、一个人的一手扶住阀堵器，一手将切油气阀门开启，判断是否完全开启要观察铜顶是否落下，另一个人迅速用大锤锤打铜顶，大锤锤头要平整，注意大锤打滑。
7 、正常情况下两三锤就会将堵锥钉进去，判断堵锥钉进去与否要开启压力表联体的排空阀看是否在排空阀侧面的溢流口有流量，再关闭排空阀观看压力表指针是否上升，读数根据管道压力而定，只要指针上升就证明没有堵住，需要继续用大锤锤打铜顶直至压力表指针不上升为止。
8 、压力表指针不上升了就证明堵锥已经把漏孔塞住，这时需要用手很压铜顶小心顺畅的旋拧铜顶，好让堵锥和挺杆脱离，脱离后将口径转换接头连同阀堵器一同取下。
9 、取下阀堵器后迅速将阀门取下，将短接封堵帽旋近焊接在管道上的短接上完成。
10 、如果窃油阀门下部的短接不是焊接在管道上，而是用打卡子卡上的需要小心的将卡子两侧螺丝拧下取下卡子。
11 、取下卡子能看到高出管道的堵锥，这时用一只手两个手指按住堵锥顶部，其他手指粘贴在管道上当支撑点。再用另一只手拿起钢锯条，平稳漫漫的将堵锥高出部分锯掉。
12 、锯掉堵锥高出部分后迅速用钢带拉紧技术解决或用堵漏钳卡紧。
13 、在施堵前施堵人员要穿上防护服、现场要安放灭火器等，一定要按照“尧光化工”油田带压堵漏知识讲座” 第四节的带压堵漏现场管理体系内容执行。
14 、预案：如果窃油阀堵器堵漏不成功可以使用球阀塞子枪，使用方法参照球阀塞子枪施工方案。
|
