中国管道的颜色标识

发布人: 浏览 499 次 发布时间:2012年8月14日 打印本页

管道标识、颜色规定

1  目的

根据国家GB 72312003标准对管道进行安全目视化标识管理。

2  范围

公司内所有地上的管道。

3  管道标识、颜色使用规定

3.1根据国家GB 72312003标准,对管道内物质的一般性能,分为八类,并规定了八种基本识别色和相应的颜色标准编号 (附表)

物质种类

基本识别色

颜色编号

物质种类

基本识别色

颜色编号

艳绿

G03

酸或碱

P02

水蒸气

大红

R03

可燃液体

YR05

空气

淡灰

B03

其他液体



气体

中黄

Y07

淡蓝

PB06

3.2公司管道的基本识别色

   根据国家标准,公司主要管道颜色规定如下(附表)

管道类型

管道颜色

管道类型

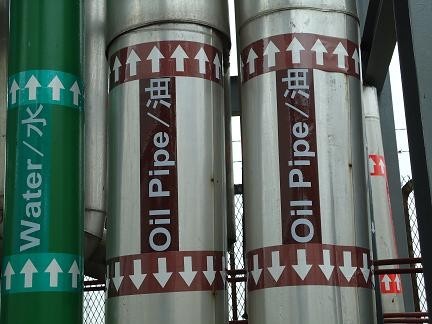

实物图片

油管

棕色

熏蒸

中黄

真空

中黄

蒸气

大红

艳绿

污水

黑色

冷凝水

艳绿

脂肪酸

紫色

压缩空气

淡灰

天燃气

中黄

氢气

天蓝

紫色

氮气

中黄

紫色

氨气

紫色





3.3管道的标识方法

3.3.1在管道上进行带箭头的色环标识,其宽度根据管道的直径而定。

3.3.2管道是直线时,两个标识之间的最小距离应为10m

3.3.3标识地点应包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等管道上和其他需要标识的部位。

3.3.4管道应注明物质的名称,标在两个带箭头的色环标识之间。

3.3.5管道标明的字体或字母,以及箭头的最小尺寸应能以清楚观察识别符号来确定。

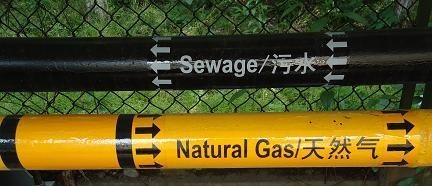

3.3.6图例

3.4危险物质的标识

3.4.1管道内的物质,凡属于GB13690所列的危险化学品,其管道应设置危险标识。

3.4.2标示方法:在管道上涂150mm宽的黄色,在黄色两侧各涂25mm宽的黑色的色环或色带,安全色范围应符合GB2893的规定。

3.4.3标识场所:基本识别色的标识上或附近。

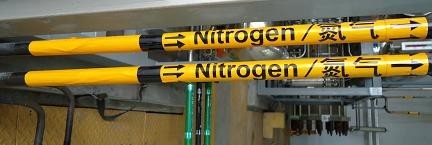

3.4.4图例

3.5消防管道的标识

3.5.1消防管道标识应遵守GB134951992的规定,在管道上标识“消防水”识别符号。

3.5.2喷淋管道应标识“喷淋水”识别符号。

3.5.3管道的标识部位、最小字体应应分别符合3.3.5的规定。

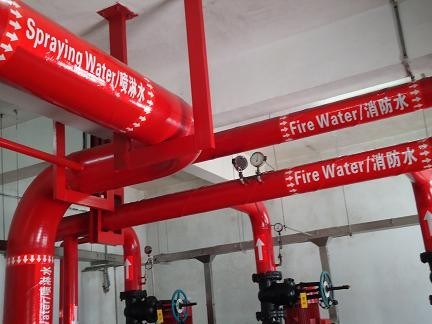

3.5.4图例

,
